Расточно-фрезерный станок BM160
Вертикально-фрезерный станок BM160 объединяет все функции и отличается простотой в эксплуатации
Ваш email : sales@apsmachinery.com
Проконсультируйтесь сейчас
Введение

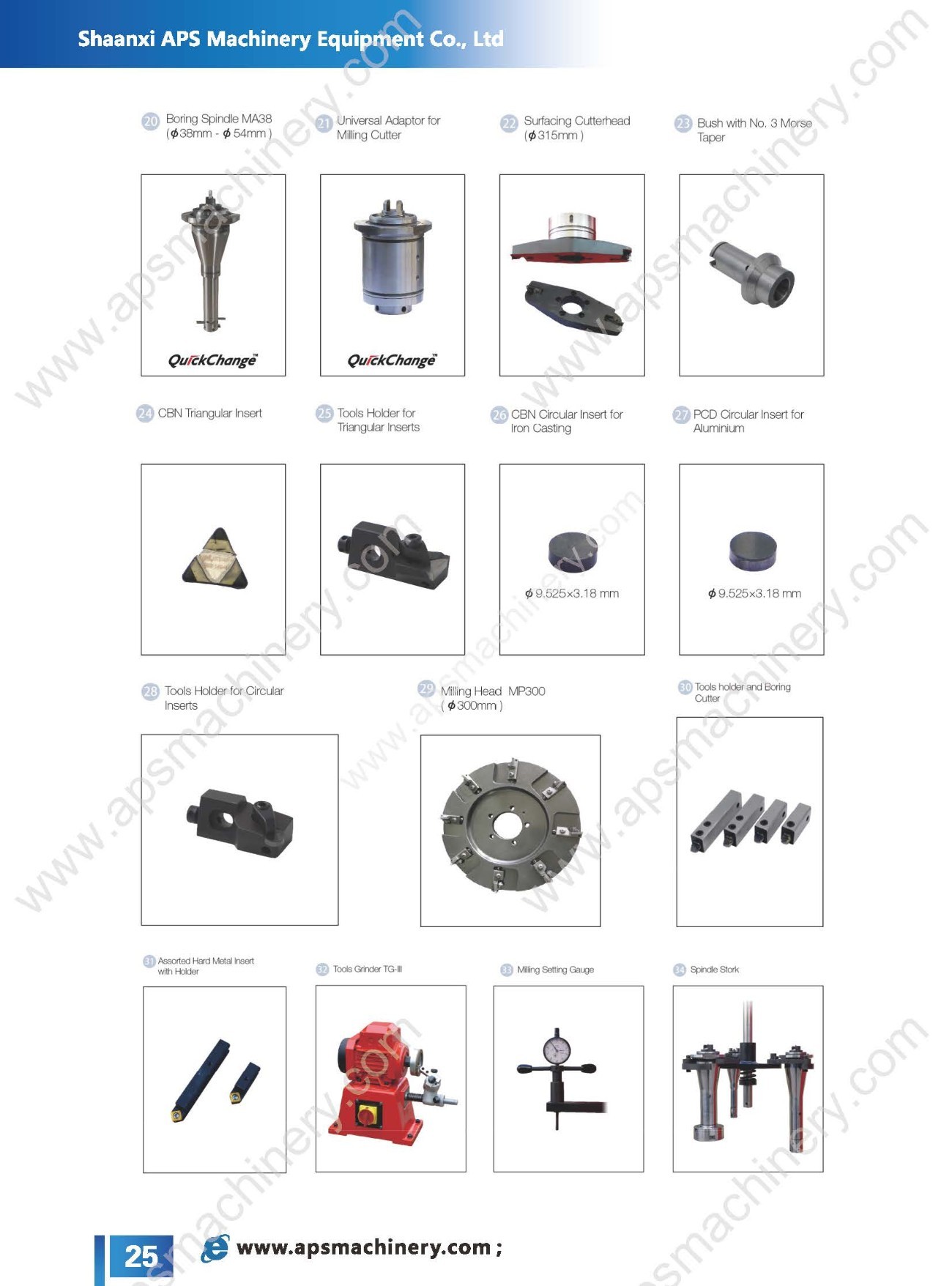

Аксессуар
Скачать
Видео
Вертикально-расточной фрезерный станок BM160 сочетает в себе все функции и простоту традиционного цилиндрического расточного станка с удобной в управлении системой EasyTouch.
Благодаря совместной работе стандартного механического и электронного ручных колес расточка цилиндрического корпуса и обработка фрезерной плоскости выполняются легко. Благодаря превосходной системе Easy Touch, даже новичок может легко научиться управлять станком.
Модель | BM160 | |
Система управления | Easy Touch 3 оси | |
Расточная способность | 160 mm | |
Макс. глубина расточки | 350 mm | |
Макс. площадь фрезерования (ДхШ) | 300x850 мм | |
Скорость шпинделя | 50-1000 об/мин плавно | |
Подача шпинделя | 10-900 мм/мин (0,01-0,2 мм/об) | |
Номинальный крутящий момент при расточке 50-500 об/мин | 96 Н·м | |
Номинальный крутящий момент при расточке 500-780 об/мин | 75 Н·м | |
Поперечное перемещение шпинделя | 550 mm | |
Расстояние между торцом шпинделя и рабочим столом | 0-700mm | |
Расстояние между осью шпинделя и вертикальной плоскостью каретки | 335 mm | |
Продольная подача рабочего стола электрическая | 30-1200 мм/мин | |
Быстрый продольный ход рабочего стола электрический | 1200 мм/мин | |
Продольное перемещение рабочего стола | 980 mm | |
Поперечное перемещение рабочего стола | 70 mm | |
Размер рабочего стола (ДхШ) | 400x1000 мм | |
Точность расточки | H7 | |
Рабочая точность | Круглость при расточке | 0,005 мм |
Цилиндричность при расточке | 0,015 мм/300 мм | |
Плоскостность при фрезеровании | 0,0127 мм/305 мм | |
Шероховатость поверхности | Расточка | Ra0.8 |
Фрезерование | Ra0.8 | |
Мощность двигателя шпинделя | 3 кВт, серводвигатель переменного тока | |
Мощность двигателя перемещения рабочего стола | 0,4 кВт | |
Мощность двигателя вертикального перемещения шпинделя | 0,4 кВт | |
Габаритные размеры (ДхШхВ) | 2670x1170x1920 мм | |
Размер упаковки | 1580x1430x2200mm | |
N.W. | 1600 Kg | |
G.W. | 1900 Kg | |
-
