Вертикально-фрезерный станок высокой точности T7220D
Эта серийная модель может широко использоваться при растачивании цилиндров автомобильных двигателей
Ваш email : sales@apsmachinery.com
Проконсультируйтесь сейчас
Введение

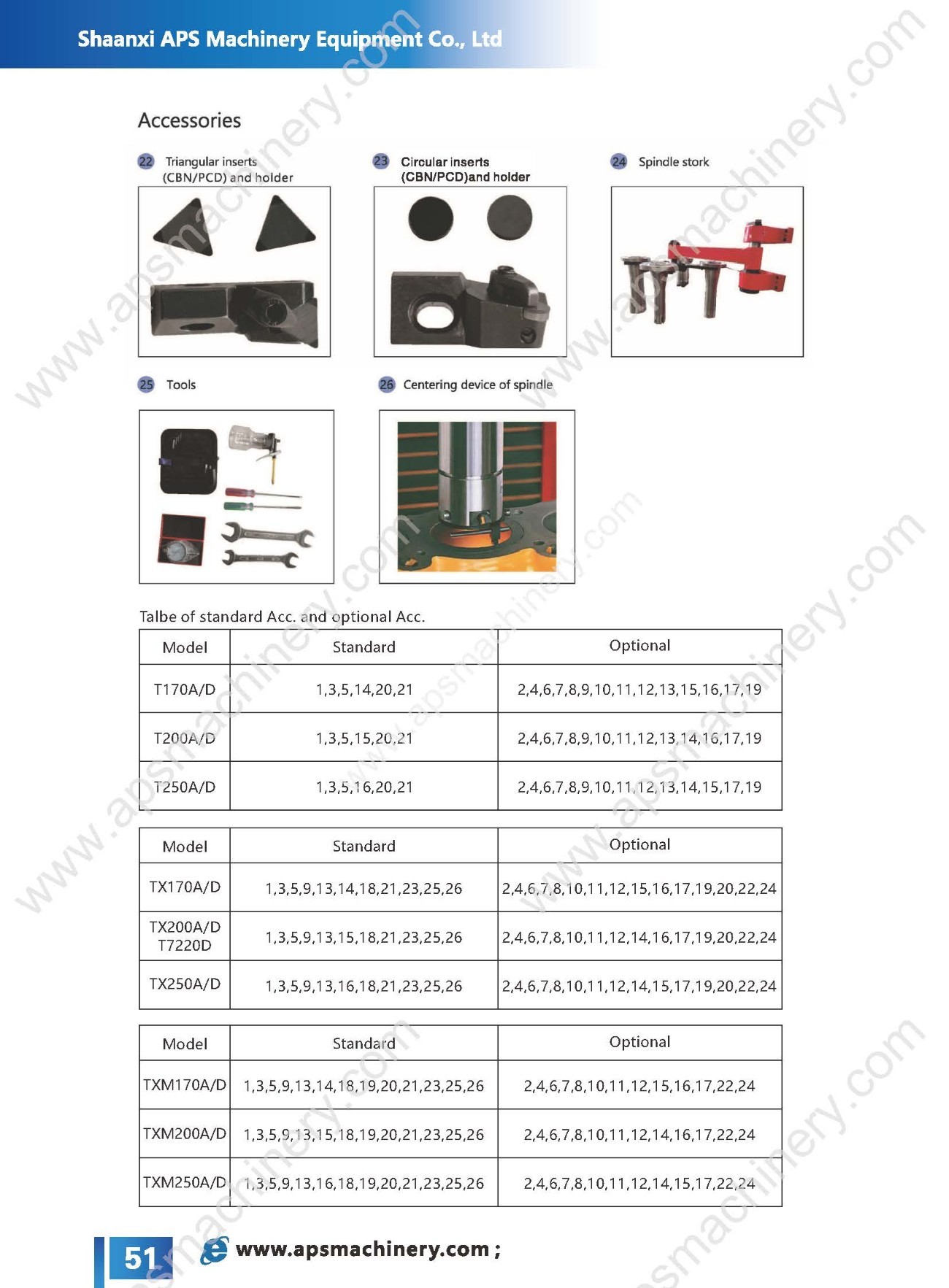

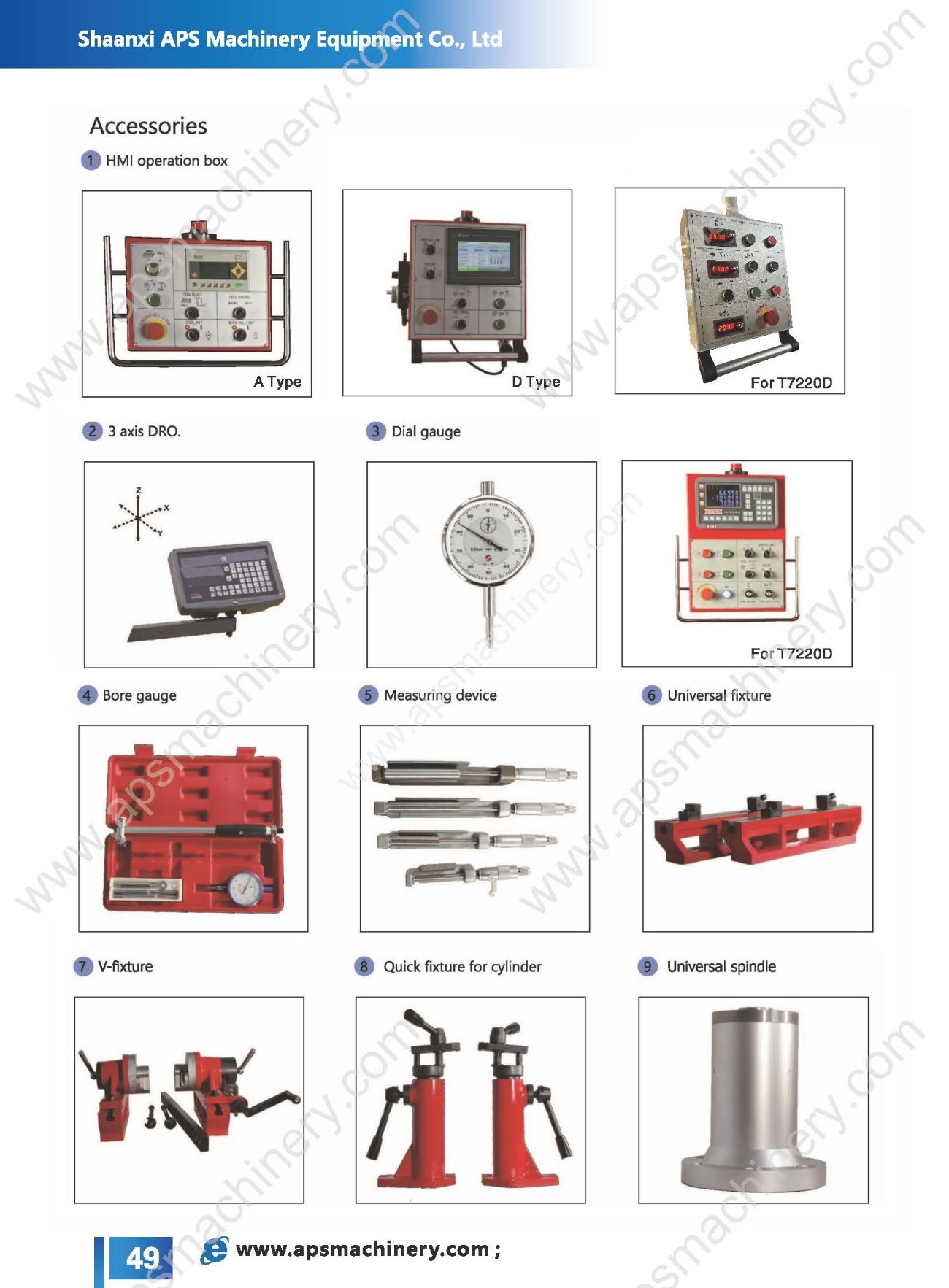

Аксессуар
Скачать
Видео
Эта серийная модель может широко использоваться для растачивания цилиндров автомобильных двигателей, гильз цилиндров дизельных двигателей и компрессоров, а также различных высокоточных отверстий, фрезеровки поверхностей и шлифовки других заготовок.
Плавная регулировка вращения шпинделя, подачи и перемещения стола.
Скорость вращения и подача шпинделя, а также движение рабочего стола свободно устанавливаются, автоматический возврат шпинделя может быть реализован.
Продольное и поперечное перемещение стола
Комплект принадлежностей для растачивания, фрезерования, сверления и зенкерования, простая замена
Устройство для быстрой центровки инструмента
Устройство для измерения инструмента
Устройство контроля глубины растачивания
Стол с цифровым отсчетом для расточного станка
ПОКАЗАТЕЛИ | мм | T7220D | |
Макс. диаметр растачивания | мм | φ200 | |
Макс. глубина растачивания | мм | 500 | |
Макс. площадь фрезерования | мм | 400x1000 | |
Макс. диаметр сверления и зенкерования | r/min | φ30 | |
Скорость шпинделя | Mm/min | 120-860 | |
Подача шпинделя | Mm/mim | 14-900 | |
Скорость быстрого перемещения шпинделя | мм | 900 | |
Ход шпинделя | мм | 700 | |
Расстояние между торцом шпинделя и столом | мм | 0-700 | |
Расстояние между осью шпинделя и вертикальной плоскостью каретки | Mm/mim | 365 | |
Продольная подача рабочего стола | Mm/mim | 32-1350 | |
Скорость быстрого перемещения стола в продольном направлении | мм | 1350 | |
Макс. продольный ход рабочего стола | мм | 1500 | |
Макс. поперечный ход рабочего стола | мм | 200 | |
Размер рабочего стола (Ш*Д) | мм | 500*1500 | |
Точность размеров расточенного отверстия |
|
| H7 |
Точность обработки | Круглость | мм | 0.005 |
Цилиндричность | мм | 0,01/300 | |
Плоскостность фрезерования | мм | 0.1 | |
Шероховатость поверхности | Растачивание | мкм | Ra2.5 |
Фрезерование | мкм | Ra3.2 | |
Основная мощность двигателя | кВт | 5.5 | |
Габаритные размеры (Д*Ш*В) | см | 260 163 230 | |
Габаритные размеры в упаковке (Д*Ш*В) | см | 225 190*228 | |
N.W/G.W. | кг | 3500/3800 | |
-
